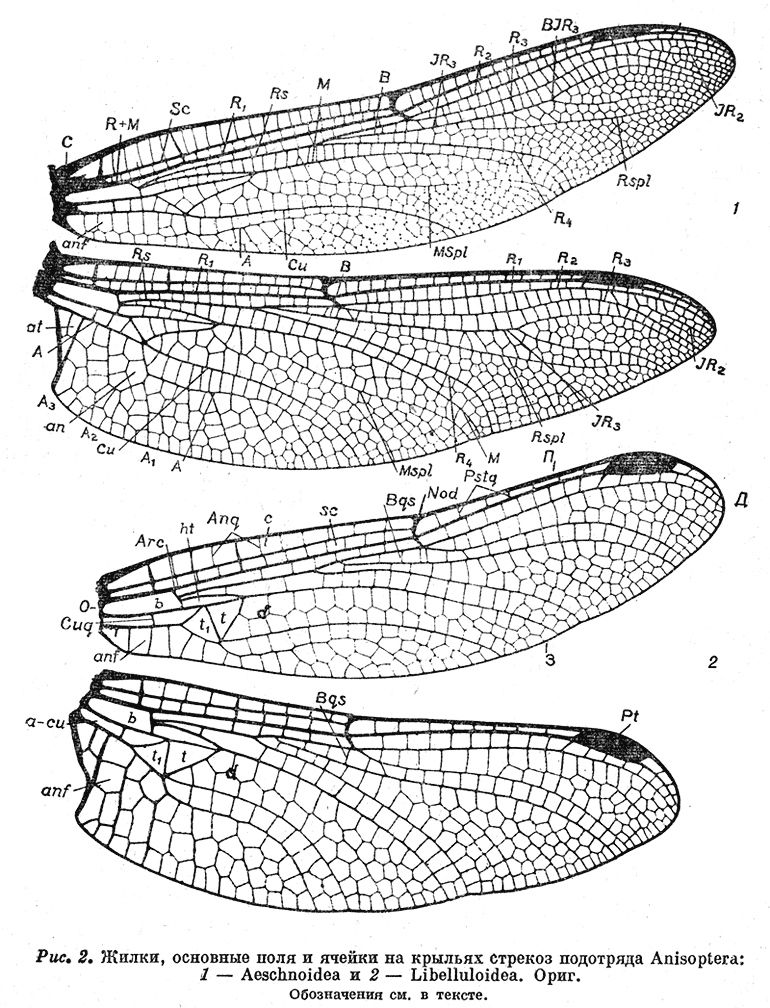

Основные продольные жилки. (Рис. 2) Их 6 с ветвями и интеркалярными секторами. Последние более или менее изолированы. - Все они начинаются в корне крыла.С — костальная жилка, проходящая по переднему краю крыла до его вершины. Иногда после узелка (Nod) эту жилку считают за слившиеся костальную и субкостальную и обозначают С + Sc.
Sc — субкостальная жилка, идущая от основания крыла до узелка (Nod), а иногда прорезающая его и доходящая до первой постнодально й жилки (Pstq) или, изгибаясь в первой ячейке за узелком, сливается с радиальной жилкой Rlf.
R — радиальная жилка, начинающаяся в основании крыла. На участке до дужки (Arc) она слита со следующей, медиальной (М), жилкой. На этом участке она именуется R + М. От дужки радиальная жилка уже обозначается как R1, а вторая ее ветвь, т. е. верхний сектор дужки, называется радиальным сектором (Rs). Радиальный сектор распадается на три ветви — R2, R3 и R4, давая еще крупную интеркалярную жилку IR3, расположенную между R3 и R4. Эта интеркалярная жилка может образовать две ветви. Место разветвления обозначается BIR3. IR3 начинается под узелком, а ее кажущееся продолжение в сторону проксимальной части крыла именуется мостиком (В) или ложным основанием. Позади IR3 располагается дополнительный, изолированный от других крупных жилок сектор Rspl, который не всегда выражен, а то и отсутствует совсем.
М — медиальная жилка, идущая от основания крыла, где она слита с радиальной (R). После ее отделения от дужки (Arc) она образует нижний сектор последней и свободно идет до заднего края крыла, не образуя ветвей. Позади нее располагается дополнительный сектор (Mspl), который часто не выражен или отсутствует.
Cu — кубитальная жилка, идущая от основания крыла до его заднего края. Ветвей не образует. Проксимальная сторона основного треугольника (t) образована этой жилкой.
А — анальная жилка, начинающаяся, как и все предыдущие, в основании крыла, идет до его заднего края более или менее параллельно с кубитальной (Cu). Эта жилка часто дает ветви на заднем крыле, которые в иных случаях образуют анальную петлю (an). Но у Zygoptera А сильно редуцирована и в крайних случаях практически исчезает.
Основные поперечные жилки (см. рис. 2).
Anq — предузелковые, или антенодальные, жилки, расположенные между основанием крыла и узелком (Nod). Они занимают костальное (с) и субкостальное (sc) поля и могут быть едиными от костальной до радиальной жилки или не совпадать друг с другом. Иногда последняя из этих жилок, при общем их совпадении, идет только до субкостальной (Sc), и это не аномалия. Такие жилки называются неполными.
Pstq — послеузелковые, или постнодальные, жилки, расположенные между узелком (Nod) и птеростигмой (Pt), соединяют костальную (С) и первую радиальную (В.г) жилки.
Arc — дужка, являющаяся соединением R + М и Си.
Nod — узелок, т. е. утолщенная жилка между костальной (С) и первой радиальной (Rx), в которую упирается субкостальная продольная жилка (Sc) или прорезает ее, но не более чем на одну ячейку.
Bqs — подузелковые жилки, расположенные между мостиком (В) и второй радиальной жилкой (R2).
Cuq (Ac) — анально-кубитальные жилки, расположенные между кубитальной (Cu) и анальной (А) жилками на участке между основанием крыла и внутренним треугольником (tx).

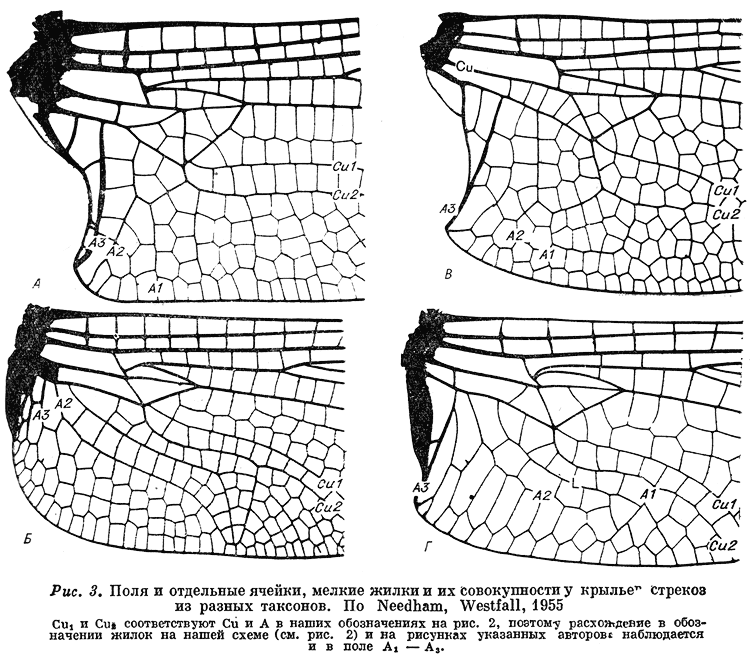

Отдельные поля и ячейки (см. рис. 2, 3).t — основной и t1 — внутренний треугольники.
ht — гипертригональное поле.
b — базальная ячейка, расположенная между жилками R+M и Си, обычно не пересечена жилками и с дистального края ограничена дужкой (Arc).
a-cu — анально-кубитальная ячейка (поле) между Си и А и между основанием крыла и внутренним треугольником (tx). at — анальный треугольник у самцов.
an —анальная петля, образованная ветвями анальной жилки (А1 и А2) или (А2 — А3).
anf — анальное поле, в котором различают передние, или параналь-ные, и задние (краевые), или маргинальные, ячейки.
с — костальное поле, промежуток между С и Sc.
sc — субкостальное поле, промежуток между Sc и R (Rx),
IR3-Rspl — радиальное поле, обособленная группа ячеек под интерналярным сектором радиуса (IR3).
M-Mspl — медиальное поле, обособленная группа ячеек под медиальной жилкой (М).
d — дискоидальное поле, участок между медиальной (М) и кубитальной (Си) жилками, дистальнее от треугольника (t).
Pt — птеростигма, непрозрачный участок между костальной (С) и радиальной (Rj) жилками близ дистального края крыла, реже у его середины.
П — передний, 3 — задний, Д — дистальный края крыльев, О — основание крыла.
Промеры.
Общая длина: от основания до вершины;
Максимальная ширина: самое широкое место крыловой пластинки;
Ширина: от Nod до заднего края;
Индекс ширины: отношение длины к ширине;Индекс узелка: отношение длины отрезка от основания крыла до Nod к отрезку от Nod до дистального края крыла. Во второй части книги после названия вида даются размеры крыльев: в числителе — длина переднего крыла, в знаменателе — заднего (это для оригинала, с которого сделана фотография). Кроме того, в скобках даны пределы длины заднего крыла для вида в целом, т. е. включая оба пола и географические формы. Эти дополнительные данные отсутствуют для редких видов, экземплярами которых мы не располагаем, а пользовались фотографией или рисунком из работы, автор которой указывается в подписях.
Отмеченные особенности жилкования характерны для подотряда Anisoptera. Другие подотряды имеют такую же принципиальную схему жилкования, но отличаются деталями расположения жилок и формой крыловой пластинки. У стрекоз подотрядов Zygoptera и Caloptera обе пары крыльев стебельчатые и почти одинаковые. Вместо основного треугольника (t) и гипертригонального поля (lit) имеется четырехугольник (q), который включает t и ht. Птеростигма имеется или отсутствует, либо заменяется ложной. Если она есть, то почти всегда очень небольшая.

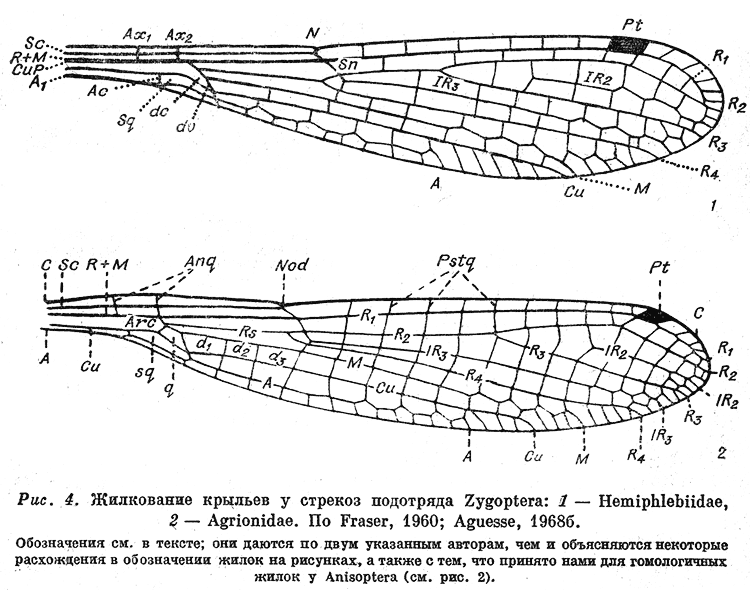

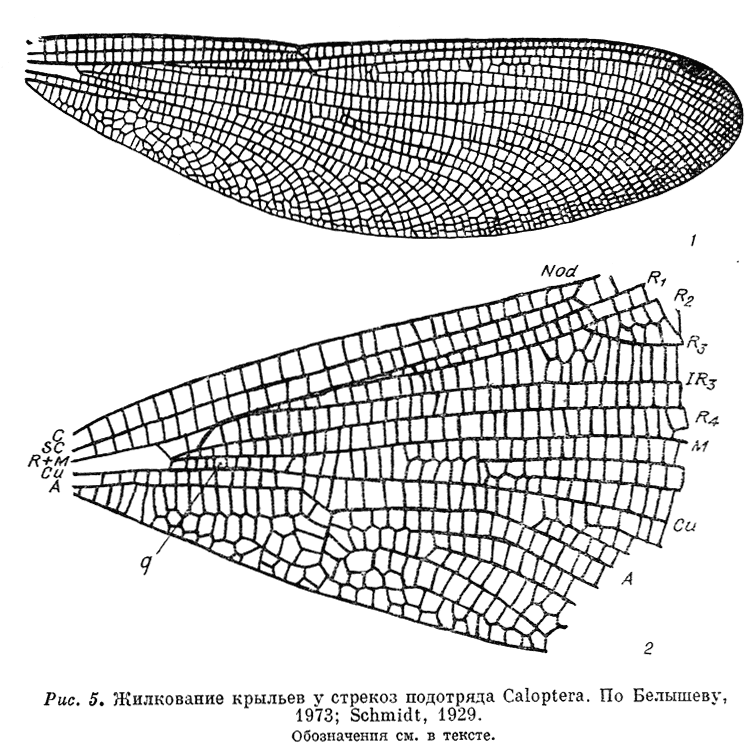

На рисунках крыльев для подотрядов Zygoptera и Caloptera (рис. 4, 5) даны обозначения жилок, которые общие с таковыми у подотр. Anisoptera.
